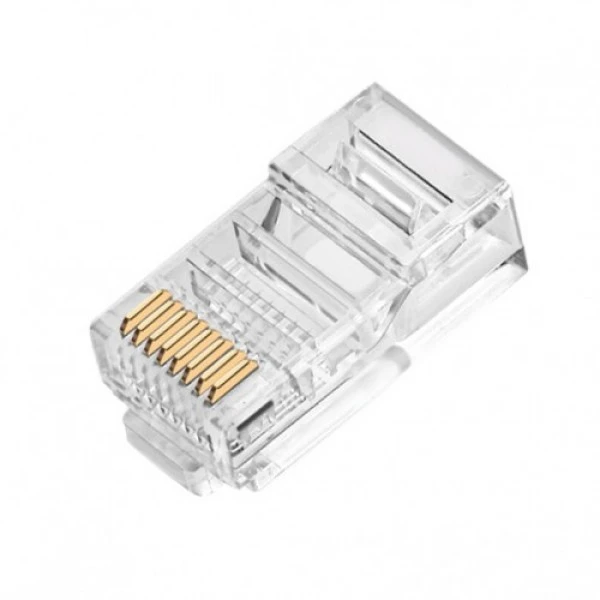

این محصول یک کانکتور نری RJ45 است که برای ترمینیشن (اتصال) کابل‌های شبکه CAT6 UTP (بدون شیلد) استفاده می‌شود. کاربرد اصلی آن، ساخت پچ‌کورد یا اتصال مستقیم کابل شبکه به کارت شبکه کامپیوتر، روتر، سوئیچ یا سایر دستگاه‌های شبکه است که دارای پورت مادگی RJ45 هستند.
استاندارد CAT6:
این سوکت‌ها برای پشتیبانی از استاندارد CAT6 طراحی شده‌اند. این بدان معناست که توانایی انتقال داده‌ها با سرعت گیگابیت اترنت (1000BASE-T) و پهنای باند تا 250 مگاهرتز را دارند. طراحی داخلی این سوکت‌ها (مانند قرارگیری دقیق پین‌ها و گاهی جداکننده‌های کوچک) به گونه‌ای است که میزان هم‌شنوایی (Crosstalk) و تداخلات داخلی را به حداقل رسانده تا عملکرد کامل CAT6 تضمین شود.
نوع UTP (Unshielded Twisted Pair):
ویژگی UTP نشان‌دهنده این است که این سوکت برای کابل‌های شبکه بدون شیلد (محافظ فلزی) مناسب است. این کابل‌ها در محیط‌هایی با حداقل تداخل الکترومغناطیسی (EMI) به خوبی عمل می‌کنند و انعطاف‌پذیری بالاتری نسبت به کابل‌های شیلددار دارند. شفافیت بدنه سوکت در تصویر نیز این موضوع را تأیید می‌کند، زیرا ساختار داخلی آن را بدون پوشش فلزی نشان می‌دهد.
ساختار و جنس:
بدنه این سوکت‌ها معمولاً از پلاستیک پلی‌کربنات شفاف ساخته می‌شود که امکان مشاهده وضعیت سیم‌ها و اطمینان از صحت اتصال پس از پرس‌کردن را فراهم می‌کند. پین‌های داخلی (تیغه‌ها یا کنتاکت‌ها) از آلیاژ مس با روکش طلا ساخته می‌شوند. روکش طلا مقاومت در برابر خوردگی را افزایش داده و هدایت الکتریکی بهتری را برای انتقال سیگنال پایدار تضمین می‌کند.
نحوه اتصال:
اتصال کابل به این سوکت‌ها نیازمند ابزار آچار پرس (Crimping Tool) مخصوص RJ45 است. سیم‌های کابل شبکه (۸ رشته) بر اساس استاندارد رنگ‌بندی T568A یا T568B داخل شیارهای سوکت قرار گرفته و سپس با آچار پرس، پین‌ها به داخل سیم‌ها فشرده می‌شوند تا اتصال الکتریکی برقرار شود.
کاربرد:
ساخت پچ‌کوردهای شبکه با طول دلخواه.
ترمینیشن کابل‌کشی‌های ساختاریافته در انتهای کاربر (مانند اتصال مستقیم به دستگاه‌ها).
استفاده در شبکه‌های خانگی، اداری، و تجاری که نیاز به سرعت گیگابیت اترنت دارند و محیط از نظر نویز، استاندارد و کنترل‌شده است.
