رک شبکه (Rack) | خرید رک دیواری و رک ایستاده + بررسی مشخصات فنی

رک شبکه یک محفظه استاندارد برای نصب، حفاظت و مدیریت تجهیزات رک‌مونت است. نقش رک در زیرساخت شبکه، ایجاد یک
ساختار منظم برای استقرار تجهیزات اکتیو و پسیو، کنترل مسیر کابل‌ها، مدیریت برق‌رسانی و بهبود دسترسی برای سرویس و نگهداری است.
رک در دسته
تجهیزات شبکه پسیو
قرار می‌گیرد و معمولاً همراه با پچ پنل، کیبل منیجمنت، پاور ماژول و تجهیزات رک‌مونت انتخاب می‌شود.

استاندارد رایج در تجهیزات رک‌مونت، عرض 19 اینچ و ارتفاع بر اساس واحد U است؛ به‌صورت مرجع، هر 1U برابر 1.75 اینچ
(44.45 میلی‌متر) در نظر گرفته می‌شود. انتخاب رک باید با «تعداد یونیت موردنیاز»، «عمق»، «تهویه»، «ظرفیت وزن»،
«سطح دسترسی»، «امنیت فیزیکی» و «برنامه توسعه» هماهنگ باشد.

انواع رک شبکه

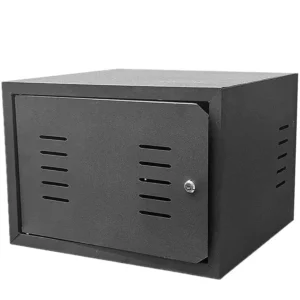

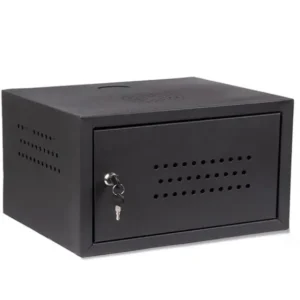

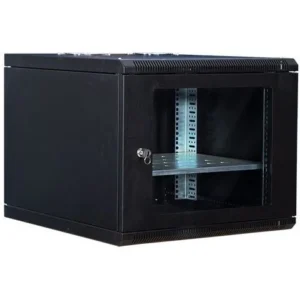

1) رک دیواری (Wall Mount Rack)

l>

رک دیواری برای نصب روی دیوار طراحی می‌شود و معمولاً در یونیت‌های پایین‌تر و برای وزن و حجم محدودتر کاربرد دارد.
معیارهای کلیدی در رک دیواری، ظرفیت تحمل وزن و ایمنی نصب، عمق قابل استفاده، دسترسی به پشت تجهیزات و مسیر ورود/خروج کابل‌ها است.
در رک دیواری، استحکام محل نصب، نوع براکت و نحوه مهار رک اهمیت عملی دارد.

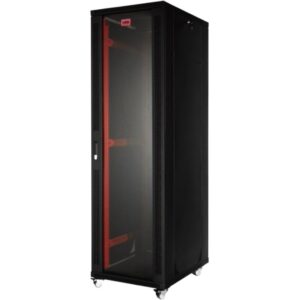

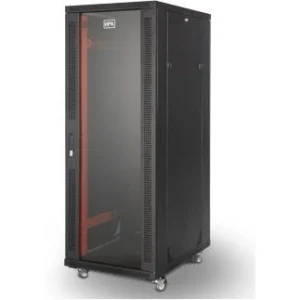

2) رک ایستاده (Floor Standing Rack)

رک ایستاده برای استقرار روی زمین طراحی می‌شود و معمولاً برای ظرفیت بالاتر، مدیریت کابل حرفه‌ای‌تر، فضای بیشتر برای برق و تهویه،
و توسعه‌پذیری بهتر انتخاب می‌شود. پارامترهای مهم در رک ایستاده شامل عمق، نوع ریل‌ها، امکان دسترسی از جلو/عقب،
درب‌های قفل‌دار، پنل‌های جانبی، مسیرهای کابل‌کشی و امکان نصب تجهیزات تهویه است.

مقایسه فنی رک دیواری و رک ایستاده

  • ظرفیت و توسعه‌پذیری: رک ایستاده معمولاً ظرفیت یونیت و فضای عملی بیشتری برای توسعه دارد؛ رک دیواری محدودتر است.
  • تحمل وزن و ایمنی: رک دیواری به کیفیت دیوار و روش نصب وابسته است؛ رک ایستاده معمولاً ظرفیت وزن بالاتری ارائه می‌دهد.
  • دسترسی و سرویس: در رک ایستاده، دسترسی به پشت تجهیزات و مسیر کابل‌ها معمولاً ساده‌تر و کامل‌تر است.
  • تهویه و مدیریت حرارت: رک ایستاده فضای بیشتری برای گردش هوا و تجهیزات تهویه/فن فراهم می‌کند.
  • فضای اشغال‌شده: رک دیواری برای مدیریت فضا مناسب‌تر است؛ رک ایستاده فضای کف بیشتری نیاز دارد.

مشخصات کلیدی برای خرید رک شبکه

  • یونیت (U) و ظرفیت نصب:
    تعداد یونیت باید بر اساس مجموع ارتفاع تجهیزات رک‌مونت و فضای رزرو برای توسعه تعیین شود. توجه کنید که تجهیزات اکتیو،
    پچ پنل، پاور ماژول، کیبل منیجمنت و تجهیزات تهویه هم یونیت مصرف می‌کنند.
  • عمق رک:
    عمق باید با عمیق‌ترین تجهیز رک‌مونت، نوع کابل‌کشی و فضای لازم برای خم کابل‌ها و کانکتورها سازگار باشد.
    انتخاب عمق کم‌تر از نیاز، معمولاً باعث فشار مکانیکی به کابل‌ها و محدودیت در سرویس می‌شود.
  • ریل و استاندارد نصب 19 اینچ:
    کیفیت ریل‌ها، قابلیت تنظیم جلو/عقب، نوع سوراخ‌کاری (پیچی یا Cage Nut) و دقت فاصله‌ها روی نصب امن و سرویس‌پذیری اثر دارد.
  • ظرفیت تحمل وزن:
    رک باید توان تحمل وزن تجهیزات نصب‌شده را با حاشیه ایمنی کافی داشته باشد. در رک دیواری، ظرفیت وزن و روش مهار اهمیت ویژه دارد.
  • تهویه و نوع درب:
    درب مشبک یا امکان گردش هوای مناسب برای تجهیزات با تولید حرارت بالاتر ضروری است. در صورت نیاز به فن، امکان نصب و مسیر عبور هوا
    باید از ابتدا دیده شود.
  • مدیریت کابل و ورودی/خروجی‌ها:
    محل ورود کابل از بالا/پایین/کناره، فضای کانال‌کشی و امکان استفاده از کیبل منیجمنت باید بررسی شود.
    برای نظم کابل‌ها:
    نگهدارنده کابل (Cable Management)
    مکمل رک است.
  • امنیت فیزیکی:
    قفل درب جلو و عقب، قفل پنل‌های جانبی و سطح دسترسی کنترل‌شده برای جلوگیری از دسترسی غیرمجاز اهمیت دارد.
  • ارتینگ و یکپارچگی شیلد:
    در زیرساخت‌های شیلددار، پیوستگی ارت و اتصال صحیح تجهیزات و شیلد کابل‌ها به زمین باید با استاندارد اجرا انجام شود.
  • کیفیت بدنه و مونتاژ:
    ضخامت ورق، کیفیت رنگ، دقت مونتاژ، لبه‌های ایمن، کیفیت لولا و قفل‌ها در دوام و سرویس‌پذیری رک اثر مستقیم دارد.

تجهیزات مکمل رک برای تکمیل زیرساخت

رک به‌تنهایی فقط محل نصب تجهیزات است؛ خروجی استاندارد زمانی حاصل می‌شود که برق، کابل‌کشی و پچینگ نیز هم‌زمان طراحی شود.
ترکیب‌های زیر معمولاً برای چیدمان رک شبکه استفاده می‌شوند:

  • پاور ماژول رک (PDU):
    برای توزیع برق در رک و مدیریت خروجی‌ها استفاده می‌شود.
    دسته مرتبط:
    پاور ماژول رک.
  • پچ پنل و پچ کورد:
    برای استانداردسازی کابل‌کشی و پچینگ در رک.
    دسته‌های مرتبط:
    پچ پنل شبکه
    و
    پچ کورد شبکه.
  • کیبل منیجمنت:
    برای کنترل مسیر پچ کوردها، کاهش فشار روی کانکتورها و افزایش نظم رک.
    دسته مرتبط:
    نگهدارنده کابل.
  • سوئیچ و روتر:
    تجهیزات اکتیو رک‌مونت باید از نظر ابعاد، تهویه و محل کابل‌کشی با رک هماهنگ باشند.
    دسته‌های مرتبط:
    سوئیچ شبکه
    و
    روتر.
  • یو پی اس (UPS):
    برای پایداری برق تجهیزات رک و کاهش ریسک خاموشی ناگهانی.
    دسته مرتبط:
    یو پی اس UPS.

نکات اجرایی مهم در نصب و بهره‌برداری رک

  • چیدمان وزن: تجهیزات سنگین‌تر در بخش‌های پایین‌تر رک قرار بگیرند تا پایداری مکانیکی حفظ شود.
  • تفکیک مسیر برق و دیتا: مسیر کابل‌های برق و شبکه تا حد امکان تفکیک شود تا نظم و کاهش تداخل بهتر مدیریت شود.
  • برچسب‌گذاری: شماره‌گذاری پورت‌ها، کابل‌ها و تجهیزات رک، نگهداری و عیب‌یابی را سریع‌تر و کم‌خطاتر می‌کند.
  • کنترل تهویه: مسیر گردش هوا باید بدون انسداد باقی بماند و نصب تجهیزات تهویه در صورت نیاز از ابتدا پیش‌بینی شود.
  • رزرو ظرفیت: برای توسعه آینده، بخشی از یونیت و ظرفیت کابل‌کشی و برق رزرو شود تا توسعه بدون تغییرات ساختاری انجام شود.

دسته‌های مرتبط

برای خرید رک دیواری یا رک ایستاده، بهتر است ابتدا یونیت موردنیاز، عمق، ظرفیت وزن، الزامات تهویه و سطح دسترسی مشخص شود؛
سپس بر اساس نیاز برق‌رسانی (پاور ماژول/UPS) و مسیر کابل‌کشی (پچ پنل/کیبل منیجمنت) انتخاب نهایی انجام گیرد.
این رویکرد، مقایسه قیمت رک شبکه را دقیق‌تر می‌کند و نتیجه نهایی از نظر نظم، سرویس‌پذیری و توسعه‌پذیری قابل کنترل‌تر خواهد بود.
